Un humbucker contient deux bobines. Le câblage standard les met en série, ce qui donne le son humbucker classique. Mais elles peuvent aussi être splittées (une seule active), inversées ou parallélisées — chaque mode a son timbre. Le Seymour Duncan Triple Shot rend toutes ces combinaisons accessibles depuis le pickup ring, sans modifier le câblage interne.

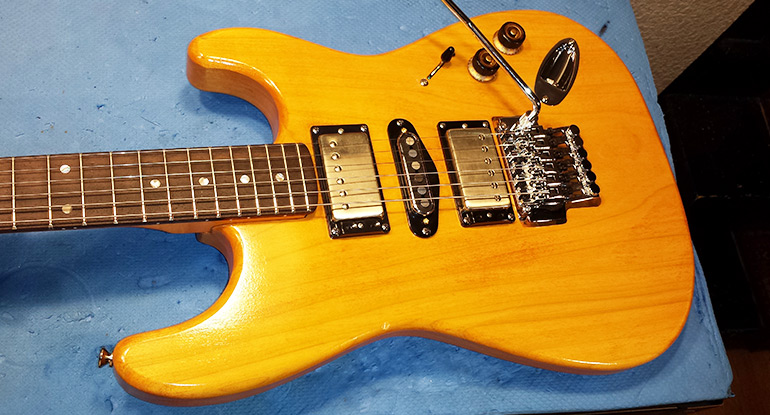

Pickup ring Seymour Duncan Triple Shot installé sur un humbucker
Le ring Triple Shot remplace le pickup ring standard.

Toutes les combinaisons sonores

Les pickups de type humbucker offrent beaucoup de possibilités sonores étant donné leur configuration à deux bobines. Cependant, rares sont les guitares électriques dont l’électronique permet d’exploiter toutes les combinaisons possibles — la majorité sont câblées en série fixe, point final.

Les pickup rings Seymour Duncan Triple Shot constituent une solution intéressante pour donner au guitariste un contrôle total sur les pickups de type humbucker. Il s’agit de remplacer le pickup ring standard par le Triple Shot pour mettre au bout des doigts du guitariste deux interrupteurs permettant de choisir le mode de fonctionnement de chaque pickup.

Comment ça fonctionne

Sur le ring Triple Shot, deux mini-interrupteurs déterminent comment les bobines du pickup sont reliées :

  • Série — son humbucker classique, gras et puissant.
  • Parallèle — les deux bobines en parallèle, son plus aéré, plus claquant.
  • Split (bobine nord ou sud) — une seule bobine active, son simple bobinage.
  • Inversion de phase — disponible en combinaison avec les autres positions, donne un son creux caractéristique.

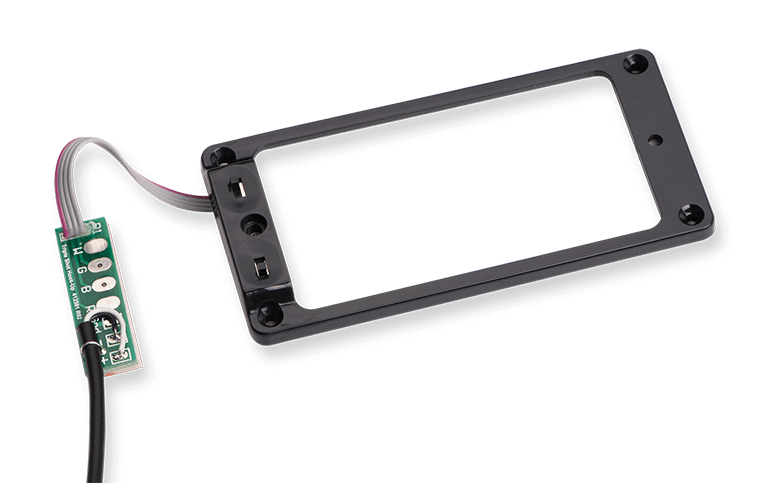

Plaquette de raccordement du Triple Shot — fils du pickup soudés dessus
La plaquette qui se fixe sous le pickup — point de raccordement.

Installation

L’installation s’exécute ainsi : on soude les fils du pickup sur la plaquette fournie avec le Triple Shot. On fixe ensuite la plaquette sous le pickup, et on connecte le fil qui y est relié à l’électronique de la guitare comme si c’était un pickup simple bobinage classique. Le Triple Shot agit comme une matrice de commutation entre les bobines et la sortie.

Détail du câblage interne du Triple Shot
Câblage interne — les bobines passent par les interrupteurs.

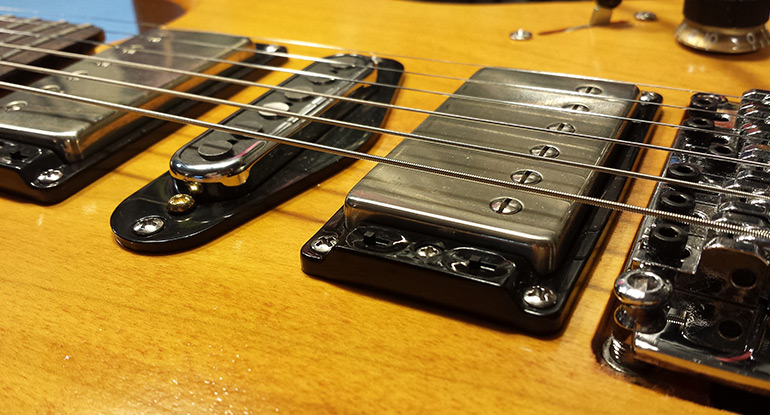

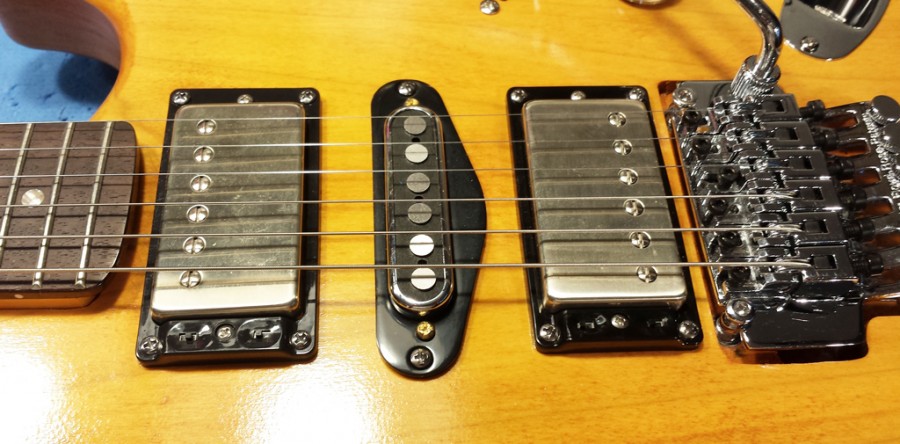

Triple Shot installé sur la guitare avec les pickups en place
Triple Shot en place — les interrupteurs accessibles depuis le ring.

Limites et compromis

Le Triple Shot demande un humbucker à 4 conducteurs (la plupart des Seymour Duncan modernes le sont, ainsi que les modèles « custom shop » de la plupart des fabricants). Pour un humbucker à 2 conducteurs, il faut d’abord faire une conversion 4 conducteurs — opération possible mais qui demande de défaire la bobine.

L’autre limite est esthétique : le ring est plus visible que le standard, et les interrupteurs accrochent un peu sous les doigts si on joue à proximité du pickup. À considérer selon le style de jeu.
